Устал... (ремонт ноутбука методом рефлоу GPU — 5 фото)

29 Jul 2015

Устал… Забавно, а ведь я зарабатываю деньги, что бы опять попытаться отправиться на тот свет…

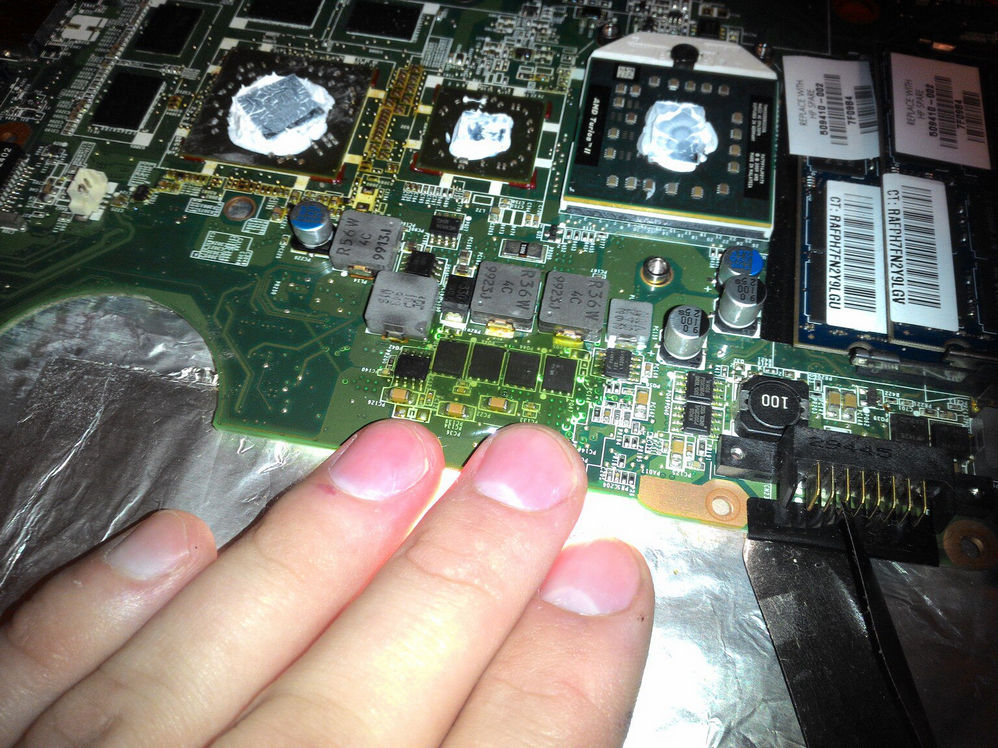

Крупный план материнской платы ноутбука: три BGA-чипа (GPU и мосты) покрыты термопастой и обёрнуты фольгой для рефлоу; рука придерживает плату снизу; справа стикер с серийным номером

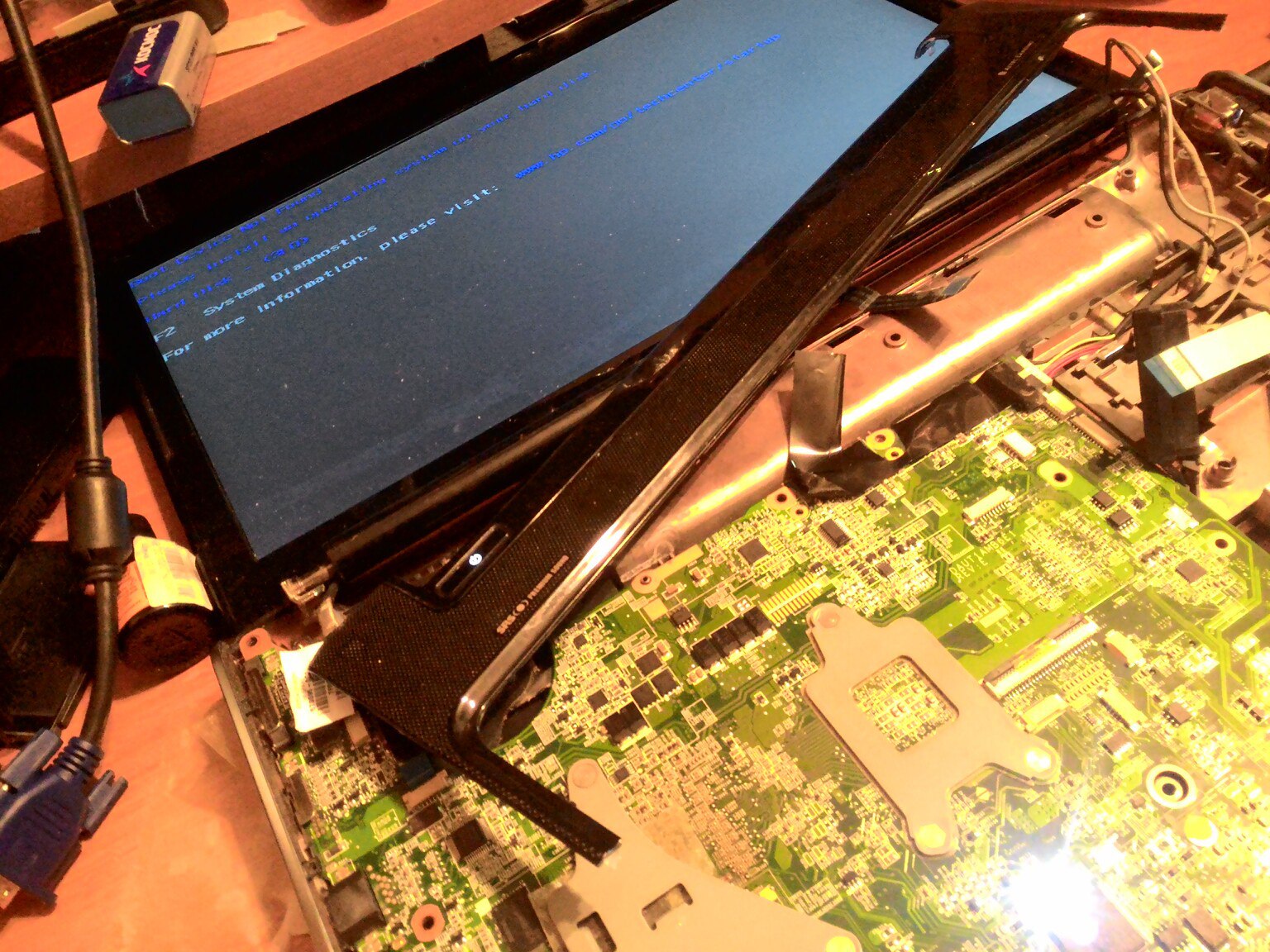

Разобранный ноутбук: корпус снят, материнская плата открыта; экран показывает синий диагностический экран с текстом «System Diagnostics» и «For more information, please visit:»; на столе провода и инструменты

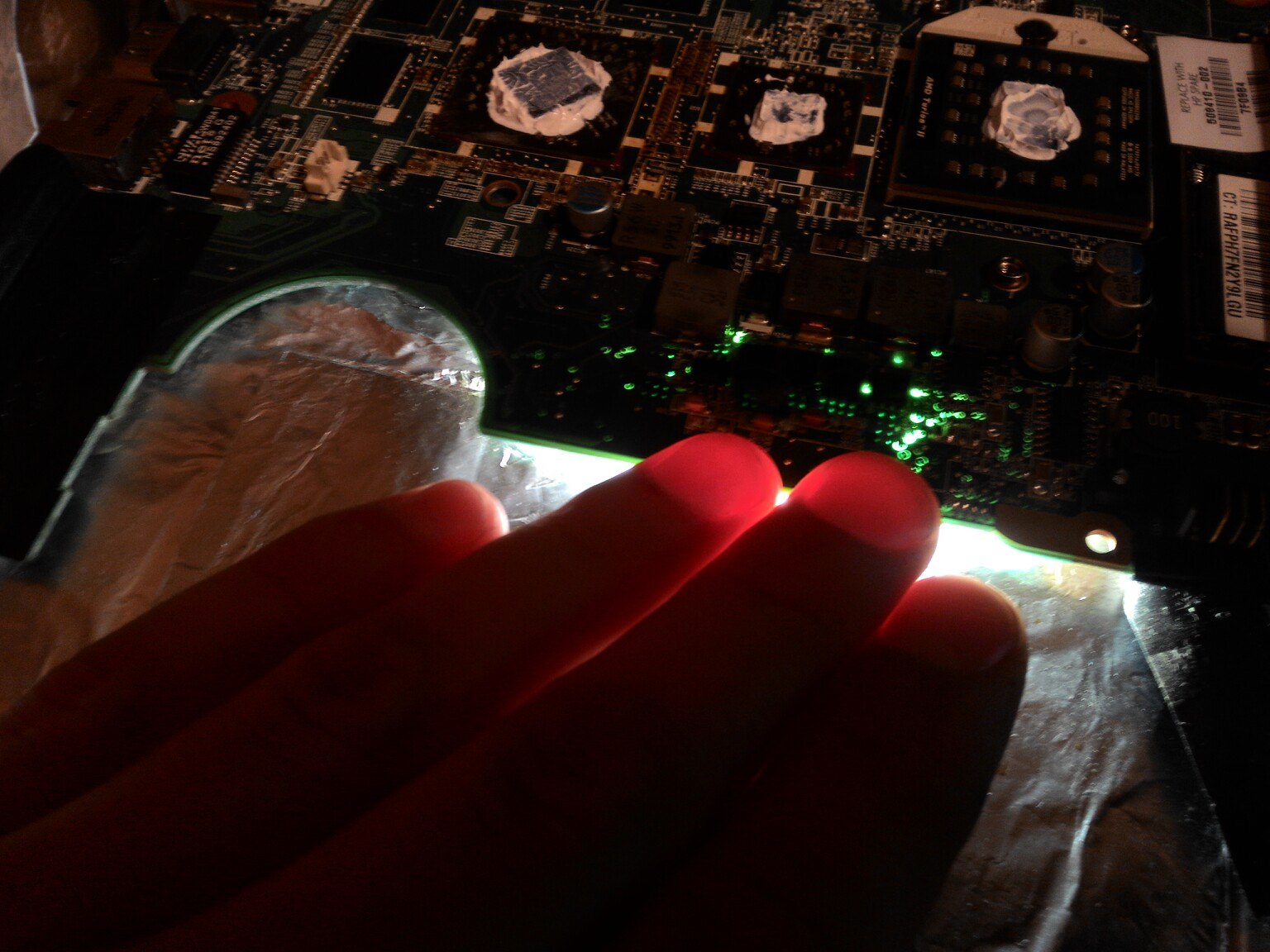

Тёмный снимок материнской платы в процессе рефлоу: рука лежит на фольге поверх чипа, плата светится зелёными огнями подсветки; термопаста на трёх процессорах, правее стикер серийного номера

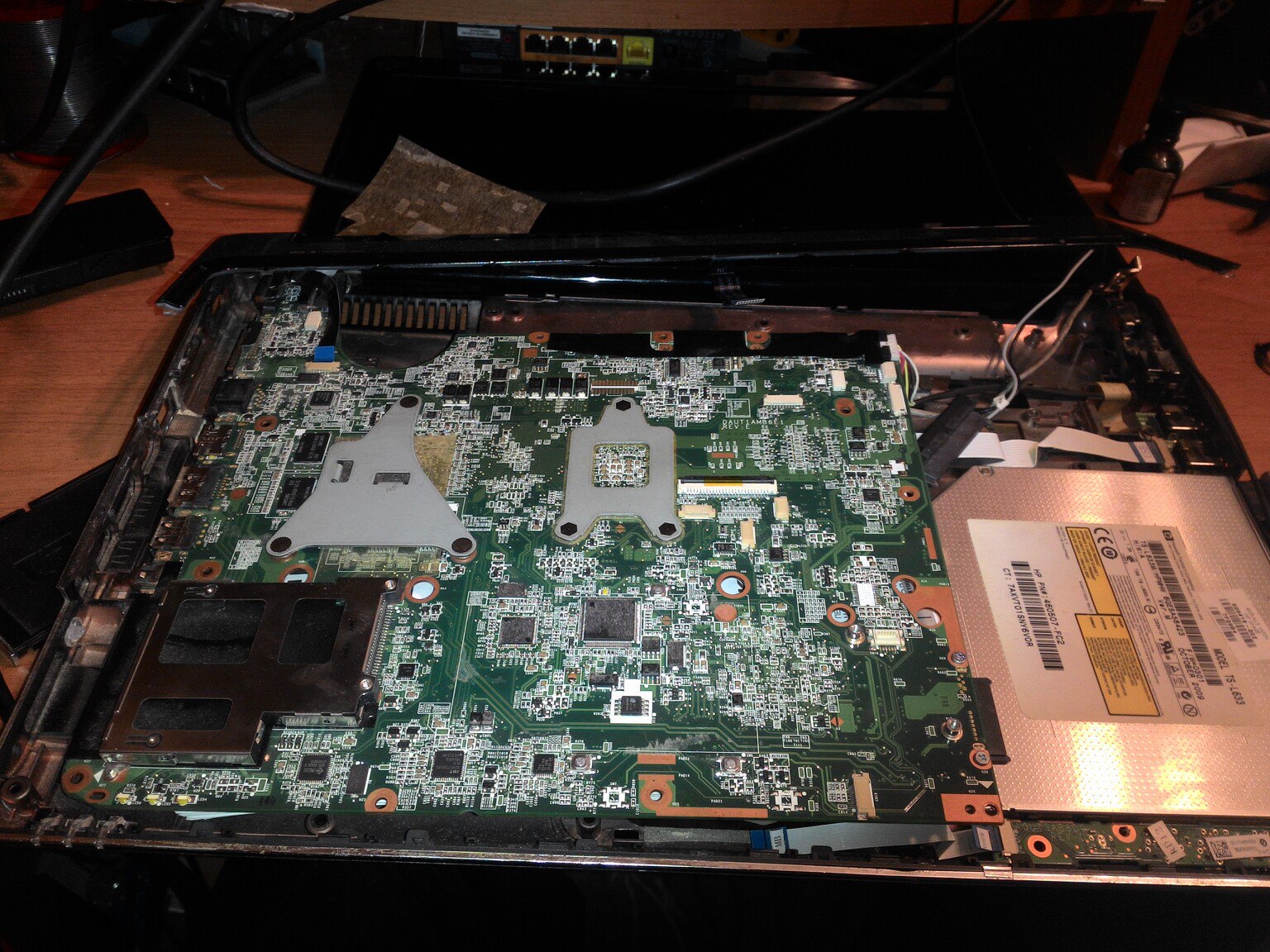

Ноутбук с полностью снятой крышкой корпуса: вся материнская плата открыта — видны тепловые площадки процессоров, слоты памяти, разъёмы; HDD отсутствует; оптический привод справа

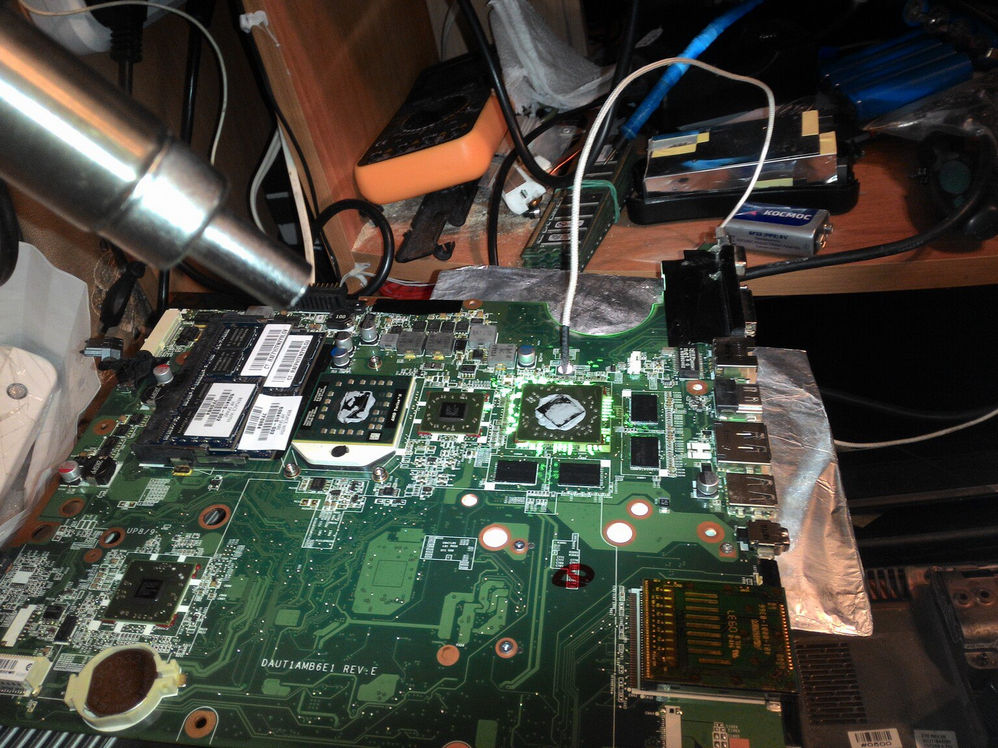

Материнская плата ноутбука DAUTI4MB6E1 REV:E на рабочем столе: слева наведено сопло термовоздушной паяльной станции для рефлоу GPU; сзади оранжевый мультиметр, батарейки «КОСМОС», провода

📷 «Устал» — ремонт ноутбука методом рефлоу GPU, июль 2015.
