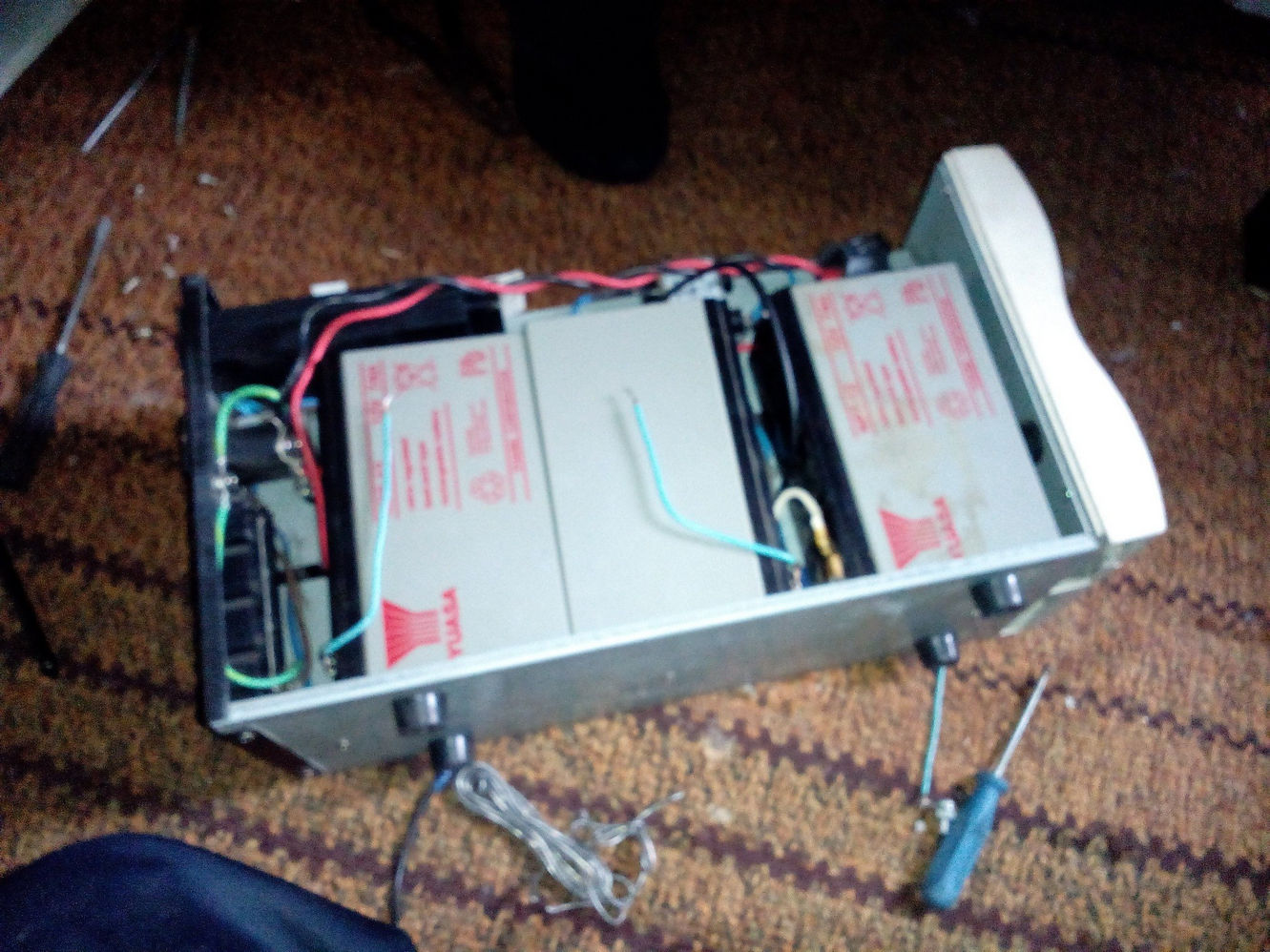

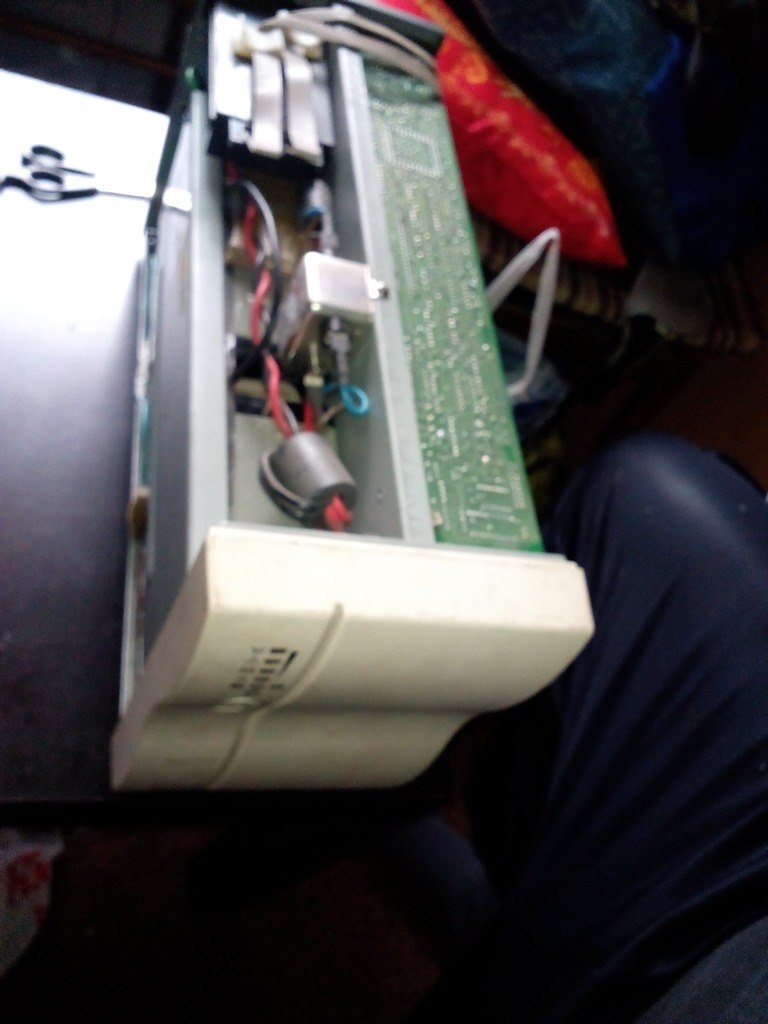

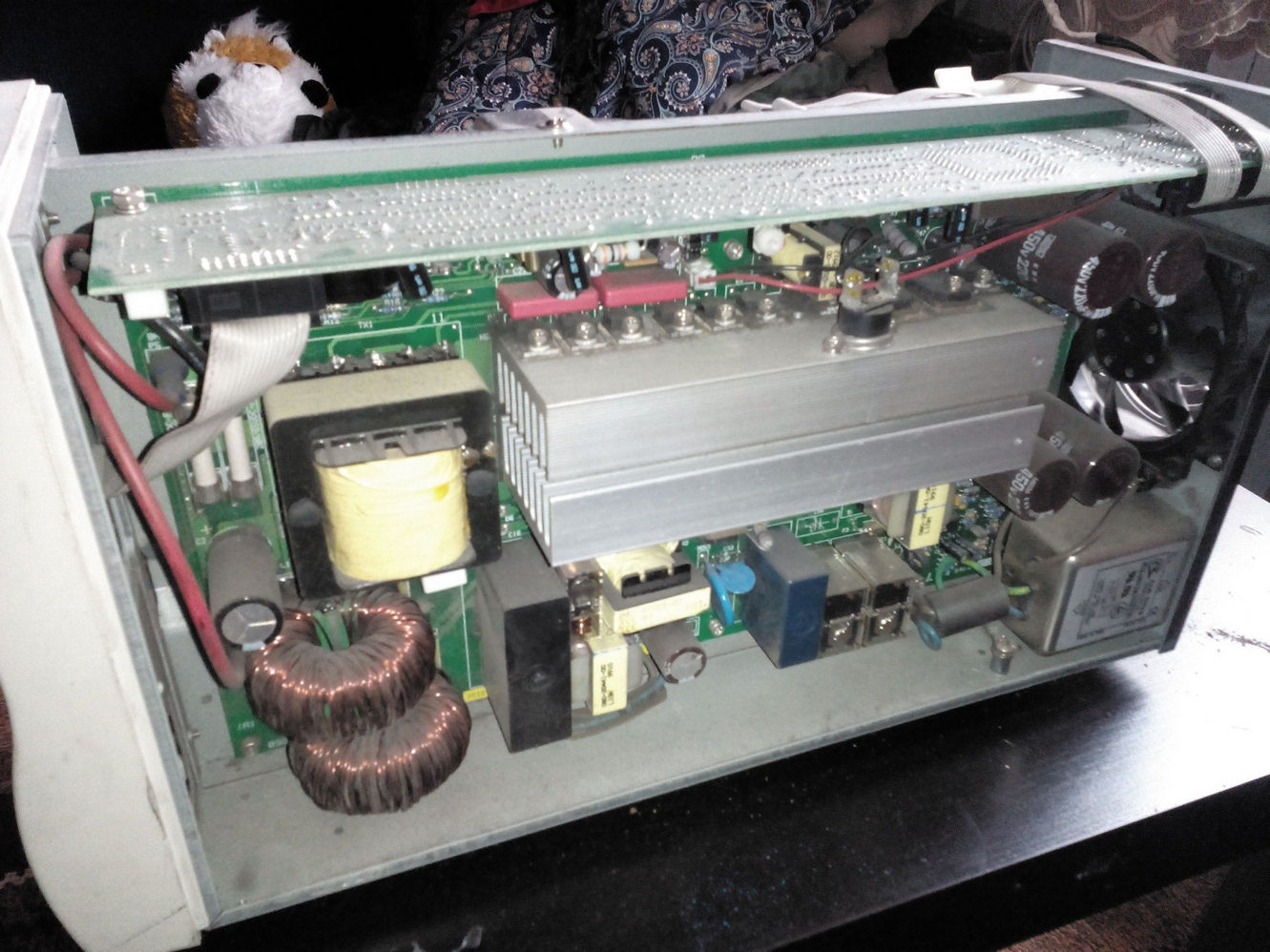

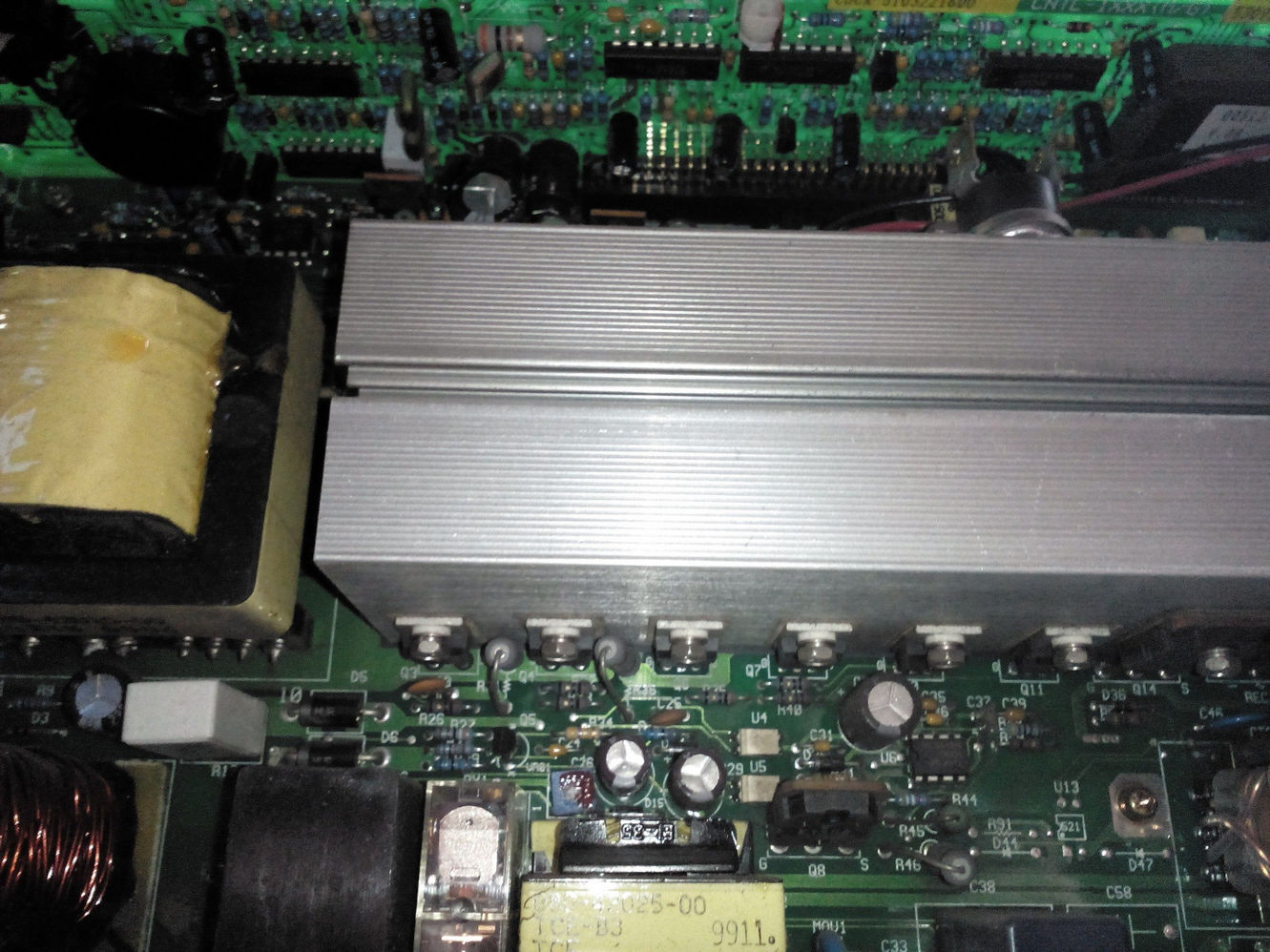

Фотография (разборка ИБП APC Smart-UPS 600, 4 фото)

14 Jun 2014

📷 Разборка ИБП APC Smart-UPS 600 — изучаем внутренности после срабатывания Overload.

Профиль

Стена

Комментарии

Злобная конструкция)

https://vk.com/wall41076938_2500?reply=2501

Nirrais Allinar 14 июн 2014 в 1:02

[id41531972|Nirrais], 36вольт на входе. Реальные 700Вт максималка. Для моего компьютера самый раз.

https://vk.com/wall41076938_2500?reply=2502

Вы 14 июн 2014 в 1:04

[id41076938|Whitel], а на выходе?
Вот у меня западло - новомодный бесперебойник на 800Вт.
На деле при нагрузке выше 55% - падает.
На крутом дисплее показывает вольтаж входа - вероно.
При питании от батареи, даже без нагрузки - 160 вольт всего. А показывает на дисплее - 230.

https://vk.com/wall41076938_2500?reply=2503

Nirrais Allinar 14 июн 2014 в 1:06

[id41531972|Nirrais], сколько батарей в твоей 800?

https://vk.com/wall41076938_2500?reply=2504

Вы 14 июн 2014 в 1:09

[id41076938|Whitel], 1 на 12 вольт) 9 АЧ

https://vk.com/wall41076938_2500?reply=2505

Nirrais Allinar 14 июн 2014 в 1:11

[id41531972|Nirrais], ну да. Современный маркетинг из таких мегаватт высасывает. На деле, не думаю что он потянет АМД 4,8 х 8 и видюху гтх760. Прошлый апс 700 с двумя батареями по 12в его не тянул под большой нагрузкой (видео редактор, или игра) и не переходил на батареи, если сеть убрать.

https://vk.com/wall41076938_2500?reply=2506

Вы 14 июн 2014 в 1:15

[id41076938|Whitel], ясненько) По умному вообще туда воткнуть автомобильный...

https://vk.com/wall41076938_2500?reply=2507

Nirrais Allinar 14 июн 2014 в 1:16

[id41531972|Nirrais], кпд низкий всё равно. Нужно, чтоб 24в минимум на входе было.

https://vk.com/wall41076938_2500?reply=2508

Вы 14 июн 2014 в 1:17

[id41076938|Whitel], незнаю, у нас Кулибины из автомобильной аккумы запитывали сварочный инвертор... работало.

https://vk.com/wall41076938_2500?reply=2509

Nirrais Allinar 14 июн 2014 в 1:19

[id41076938|Whitel], всмысле паяли мощный инвертор, от батареи 12 вольт преобразовывали в 220, откуда запитывался сварочный инвертор на 60 вольт(выход) вроде... И варили такой штукой в полях, где нет питания.

https://vk.com/wall41076938_2500?reply=2510

Nirrais Allinar 14 июн 2014 в 1:27

Аккумы *пускает слюни*

https://vk.com/wall41076938_2500?reply=2511

DELETED 14 июн 2014 в 1:31

[id41531972|Nirrais], это не маркетинг. и от типа аккумулятора ничего не изменится. Поищи в гугле по типам ИБП, как они классифицируются по виду выходного сигнала, режимам работы, что такое APFC в твоём БП и каков коэффициент запаса мощности должен быть у УПСа с апроксимированной синусоидой при работе с данным блоком питания. (подскажу, минимум 40%, тоесть твои 800ВА это реально 450Вт примерно) Зачастую в техдокументации к изделию всё это указано. и диапазоны напряжения при переходе на батареи с допусками-тоже. но кто нынче читает доки...

пысы. forums.overclockers.ru/viewtopic.php?p=129661

Ссылка

http://forums.overclockers.ru/viewtopic.php?p=129661

https://vk.com/wall41076938_2500?reply=2512

Khael Dragon 14 июн 2014 в 1:50

[id63572448|Khael], почитаем :3 Мне мой достался со скидкой, потому что был без коробки/ доков и вообще с сорванной пломбой.

https://vk.com/wall41076938_2500?reply=2513

Nirrais Allinar 14 июн 2014 в 11:01

[id41531972|Nirrais], в чем тогда вопрос? сорванная пломба- значит разбирался, скорее всего ремонтный. а доки можно на сайте производителя скачать ;)

https://vk.com/wall41076938_2500?reply=2514

Khael Dragon 14 июн 2014 в 12:32

[id63572448|Khael], производитель - унылая какаха которая сама не знает что она делает (DNS)
Может и ремонтный, но ремонт не должен сказываться на последующей работе.

https://vk.com/wall41076938_2500?reply=2515

Nirrais Allinar 14 июн 2014 в 12:39

[id41531972|Nirrais], это в идеально-сферических условиях в реальности же часто ставят что-то дешевое, не соответствующее по параметрам либо вообще выбрасывают из схемы "лишний" узел. Плюс качество пайки всегда будет уступать заводской. Соответственно ремонтные вещи работают с некоторыми проблемами, имеют меньший срок службы, их характеристики уже могут отличаться от пасспортных.

https://vk.com/wall41076938_2500?reply=2516

Khael Dragon 14 июн 2014 в 12:47

[id63572448|Khael], согласен, может быть и так, но он и так из дешевизны собран)
Да и дело в том что он специально обманывает прям по дисплею, не думаю что это дефект сервисного ремонта.

https://vk.com/wall41076938_2500?reply=2518

Nirrais Allinar 14 июн 2014 в 12:49

[id41531972|Nirrais], там в статье сказано что для замера напряжения на выходе необходим мультиметр с true-rms. вы уверены что у вас такой? на дисплей ввиду бюджетности ибп тоже выводятся не реальные данные, а инфа с какого-то из каскадов тр-ра или что-то вроде того. мой имд-2000 тоже пишет при работе от батарей 220В. Но на сайте самого павэрком указано что ради существенного удешевления это бла-бла-бла. реальное напряжение 186В или типа того. Но т.как БП с активным PFC то обычно ему хватает и 110В.

https://vk.com/wall41076938_2500?reply=2522

Khael Dragon 14 июн 2014 в 13:02

[id63572448|Khael], да, хватает, моему тоже хватает, но такая просадка не есть гуд.
Замеры проводил обычным мультиметром. Конечно могу предположить что там синусойда другой формы, но основная мощность замерена верно (ну я так думаю по крайней мере)
Ладно, спасибо за разъяснение, я не на столько электрик чтоб продолжать что то выяснять)))

https://vk.com/wall41076938_2500?reply=2525

Nirrais Allinar 14 июн 2014 в 13:08

[id41531972|Nirrais], да просто не парься) скажи модельку кстати, ща обзор поищем с адекватными замерами :)

https://vk.com/wall41076938_2500?reply=2526

Khael Dragon 14 июн 2014 в 13:14

[id63572448|Khael], ага, поискал не нашел, буду дома гляну что написано.
Внешне очень похож на GRESSO KL-800VA LCD (верней прям как копия, только DNS)
